天正暖通CAD如何快速进行采暖水力计算?

发布于:2022-05-24 13:25:24 来自:暖通空调/天正暖通 0 56 [复制转发]

在暖通设计中,户内的暖气管网设计完成之后,一般都需要进行采暖设备的水利计算,从而保证之后的水泵的选型等,保证设计合格,后期供暖良好。在需要用到天正CAD计算的时候总是要浪费不少的时间去摸索。别担心,今天小编就将告诉大家非常简单实用的方法,帮大家快速计算采暖水利。~

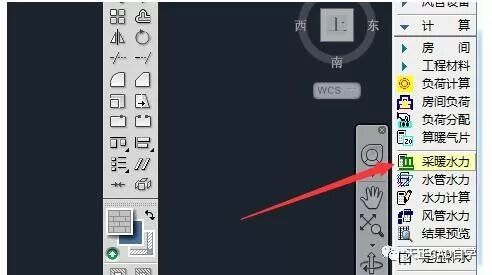

1.打开天正暖通CAD软件,然后点击图示位置中的“采暖水利”,进入采暖水利计算模块。

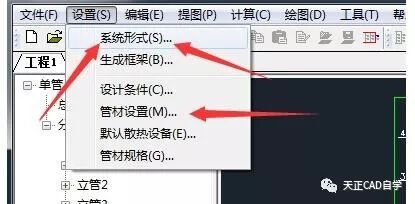

2.然后点击水利计算模块中的“设置”在下方弹出的框中可以看到有:系统形式、生成框架、设计条件、管材设置、散热设备等设置。

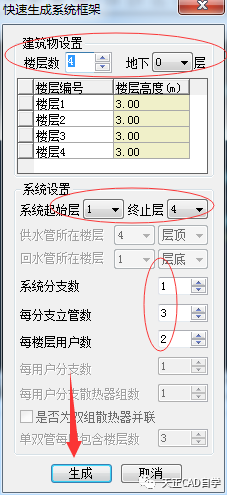

3.首先点击上方的系统形式以及系统框架,然后在弹出的设置对话框中,将系统形式设置完成。

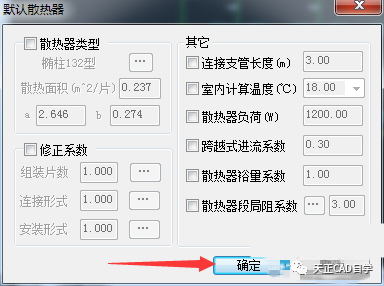

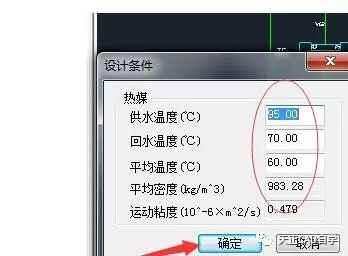

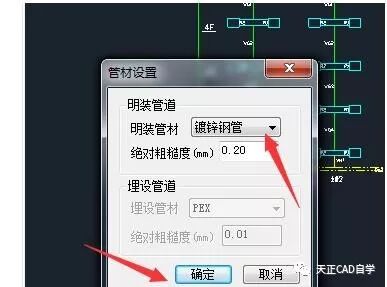

4.然后将供回水设计要求,采暖管材、散热器的选型等进行设置,如下图所示。

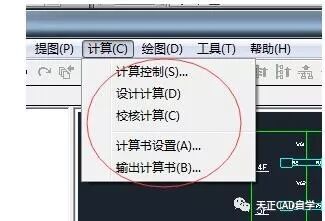

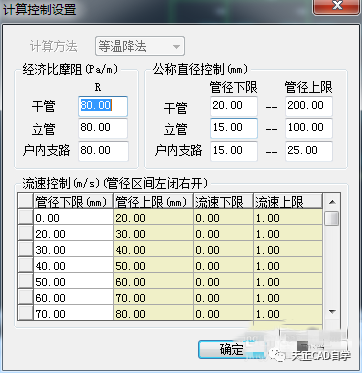

5.然后点击图示位置中的“计算”,然后首先进行计算控制设置,将系统的详细情况数据在图示位置中输入完成之后,之后,点击设计计算,然后点击校核计算。

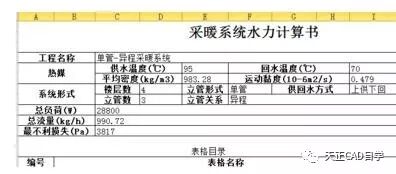

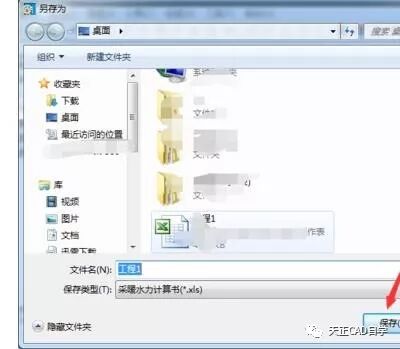

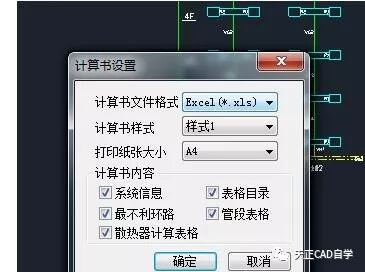

6.然后点击上图中的“计算书设置”,如图所示,设置完成之后,点击“输出计算书”,即可将水利计算结果导出到文档中查看。




好啦~以上就是天正暖通CAD进行采暖水利计算方法和技巧了,希望能对你有所帮助!如果还没学会,推荐你观看视频:天正暖通软件操作视频
